Flip Flop



¿Qué es un flip-flop?

El flip-flops es el nombre común que se le da a los dispositivos de dos estados (biestables), que sirven como memoria básica para las operaciones de lógica secuencial. Los flip-flops son ampliamente usados para el almacenamiento y transferencia de datos digitales y se usan normalmente en unidades llamadas “registros”, para el almacenamiento de datos numéricos binarios.


Son dispositivos con memoria mas comúnmente utilizados. Sus características principales son:

  • Asumen solamente uno de dos posibles estados de salida.
  • Tienen un par de salidas que son complemento una de la otra.
  • Tienen una o mas entradas que pueden causar que el estado del flip-flop cambie.

Los flip-flops se pueden clasificar en dos:

Asíncronos: Sólo tienen entradas de control. El mas empleado es el flip-flop RS.
Síncronos: Además de las entradas de control necesita un entrada sincronismo o de reloj.

Una vez teniendo una idea de lo que es un flip-flop vamos a describir los flip-flop mas usados son:

Flip-Flop R-S (Set-Reset)

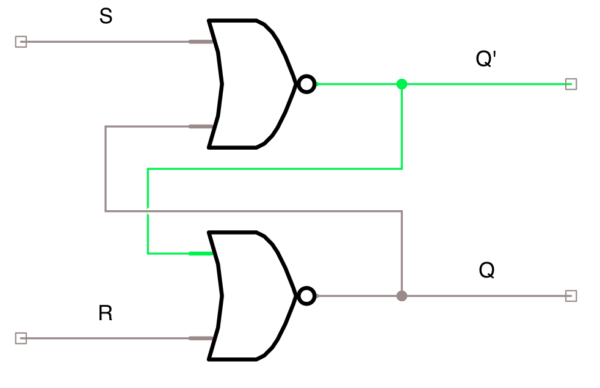

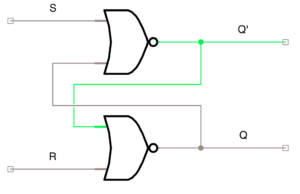

Utiliza dos compuertas NOR. S y R son las entradas, mientras que Q y Q’ son las salidas (Q es generalmente la salida que se busca manipular.)
La conexión cruzada de la salida de cada compuerta a la entrada de la otra construye el lazo de reglamentación  imprescindible en todo dispositivo de memoria.

Flip flop rs

Para saber el funcionamiento de un Flip flop se utilizan las  Tablas de verdad.

Si no se activa ninguna de las entradas, el flip flop permanece en el ultimo estado en el cual se encontraba.

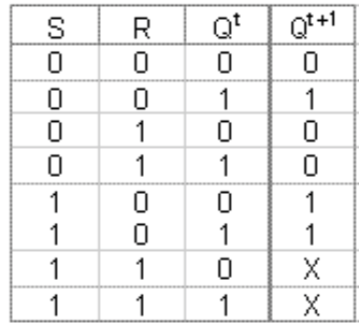

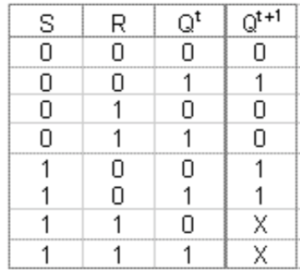

tabla flip flop rs

Referencia
Flip flop ¿que es y como funciona? - Ingeniería Mecafenix. (s. f.). Ingeniería Mecafenix. https://www.ingmecafenix.com/electronica/flipflop/
