Sumador 2 bits

La forma más simple de realizar una operación aritmética electrónicamente, es usando un circuito llamado semi-sumador (Haft Adder). Este dispositivo permite que sean aplicados 2 bits de entradas (A,B) para producir dos salidas: uno correspondiente a resultado de la suma (S) y la otra correspondiente a acarreo(C) según se muestra en la tabla.

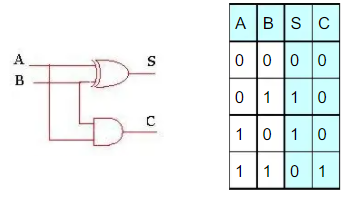

Como se puede notar, la salida S es el resultado de una EX-OR entre A y B como entradas: por otro lado, C es el resultado de una AND entre las mismas entradas. En la figura Nº1 se muestra el circuito de semi-sumador. Este semi-sumador presenta la limitación de que no posee uno entrada para el acarreo dela etapa previa, en caso de que desee sumar más de 2 bits. Se debe recurrir entonces a sumador total b sumador completo (Full Adder). Este tipo de circuito acepta 3 bits de entrada por separado, llamados sumando, consumando y acarreo de entrada A, B y Cin respectivamente, mientras que las salidas son Sy Cout.

BIBLIOGRAFÍA

Circuito Sumador de 2 Números de 2 Bits | PDF | Electrónica digital | Informática. (s. f.). Scribd. https://es.scribd.com/doc/243581735/Circuito-sumador-de-2-numeros-de-2-bits
