Esquemático en Xilinx

• Seleccionar Project → New Source

• Seleccionar Schematic como tipo de fuente

• En File Name le damos el nombre al diseño

• Se presiona Siguiente

• Se presiona Finalizar para concluir


Se abre entonces la ventana derecha correspondiente al editor de esquemáticos, y los menús izquierdos cambian. En el superior aparece una nueva pestaña llamada Symbols que contiene la biblioteca de diseño de Xilinx. En el inferior aparecen las opciones disponibles de la acción que estemos realizando en cada momento.

Componentes
Lo primero será fijar las puertas necesarias para la realización del circuito. En el menú de la parte izquierda superior de la herramienta puede verse una parte llamada Categories, donde se muestra una clasificación de las distintas categorías de componen tes. Seleccionando cualquiera de ellas puede verse en la ventana inmediatamente inferior, Symbols, las puertas y componentes que forman la categoría seleccionada. Si se selecciona All symbols podrá tenerse un listado de todos los componentes pertenecientes a la biblioteca de componentes



Conexionado

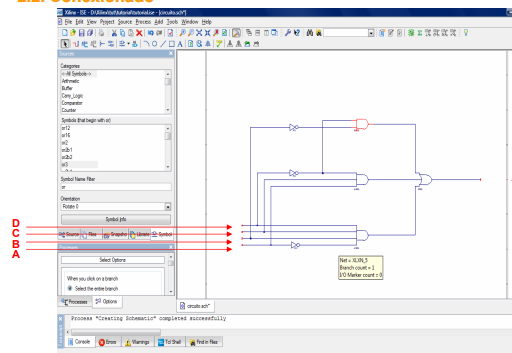

El siguiente paso será realizar las uniones entre las distintas puertas. Ello puede hacerse desde el menú principal del editor de esquemáticos: Add →Wire. Tendremos que pulsar con el botón izquierdo del ratón los dos extremos para que queden unidos por un cable Si queremos unir una entrada o salida de un componente y dejar el otro lado del cable “al aire” tendremos que hacer un doble click con el botón izquierdo del ratón para indicar que el extremo final va suelto El aspecto que ofrece el circuito en este momento, y tras hacer un zoom para tener una mejor visión. Se añade, para mejor comprensión, y utilizando flechas auxiliares (que no forman parte del diseño) a qué entrada o salida corresponde cada cable




El siguiente paso será identificar la dirección de cada señal, esto es, si corresponde a una entrada o a una salida Para añadir terminales de entrada/salida: Add →I/O Marker. En el menú inferior izquierdo hay que indicar si es un terminal de entrada, de salida o bidireccional. Comenzaremos con las entradas, con lo que seleccionaremos input. El cursor se transforma en un símbolo de terminal de entrada que habrá que arrastrar hasta el punto final de alguna de las entradas, que hemos nombrado previamente, y pinchar con el botón izquierdo del ratón. Veremos que el símbolo de entrada engloba a la letra correspondiente, fijándola como terminal de entrada:


Terminales de entrada/salida

Tras repetir la operación para el resto de entradas y para la salida (seleccionando previamente Output en el mismo menú) el aspecto del esquemático del circuito se muestra en la figura

Bibliografía:
Holgado, S. (2006). Tutorial Tutorial Xilinx-ISE Manejo b Manejo básico. UAM. http://arantxa.ii.uam.es/~cedeps/Tutorial_ISE_Esqu.pdf
